[stm32] uart 입출력
stm32h743vit6 사용합니다.
https://newbie-developer.tistory.com/165?category=1245815
1. uart연결을 해준다.
connectivity를 눌러 uart 4를 사용, mode를 Asynchronous로 한다.
uart rx,tx핀을 설정해준다. 데이터 시트를 활용해서 잘 찾아줄것!
2. LED도 연결해주기
uart연결한 거처럼 led gpio찾아서 설정!
3. system core->RCC-> HSE를 crystal로 맞춘후 clock configuration을 chip에 맞게 설정합니다.
4. ctrl+ s로 코드 생성하기

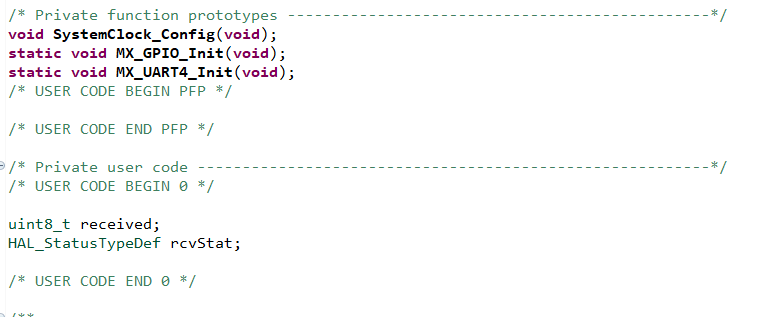

5. main 밖에 변수 선언
/* USER CODE BEGIN 0 */
uint8_t received;
HAL_StatusTypeDef rcvStat;
/* USER CODE END 0 */

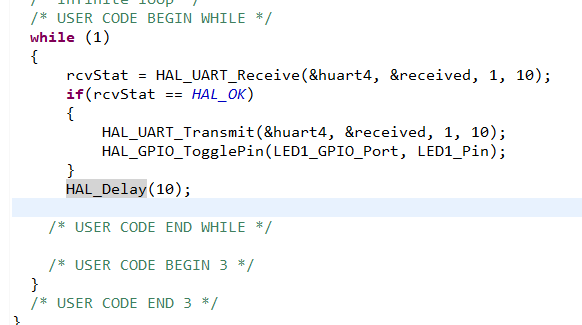

6. main while문 안에 uart 통신 코드
/* USER CODE BEGIN WHILE */
while (1)
{
rcvStat = HAL_UART_Receive(&huart4, &received, 1, 10);
if(rcvStat == HAL_OK)
{
HAL_UART_Transmit(&huart4, &received, 1, 10);
HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
}
HAL_Delay(10);
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
항상 코드를 적을때 USER CODE BEGIN안에 적어야 안없어집니다!
ctrl +b 빌드 ->초록버튼하면 완료!
trea term 이나 hypertrm 을 써서 키보드 치면 칠 때마다 led에 불이 들어올 것입니다~!
