[map merging] OpenCv - feature matching

[map merging] feature matching

---

한 50~60% 유사도를 가진 map을 새로 따서 feature matching을 시도

[참고 블로그]

https://bkshin.tistory.com/entry/OpenCV-29-%EC%98%AC%EB%B0%94%EB%A5%B8-%EB%A7%A4%EC%B9%AD%EC%A0%90-%EC%B0%BE%EA%B8%B0?category=1148027

---

사용한 descriptor는 ORB이다.

distance ratio는 0.6으로 설정

- 많은 매칭이 되지 않았다. 제일 위에 있는 보라색 매칭 말고는 잘 매칭이 된 걸 볼 수 있다.



ORB descriptor 코드

import cv2
import numpy as np
from matplotlib import pyplot as plt

img1 = cv2.imread('lab.pgm')
img2 = cv2.imread('lab2.pgm')

cv2.imshow('lab',img1)
cv2.imshow("lab2",img2)

detector = cv2.ORB_create()

kp1, des1 = detector.detectAndCompute(img1,None)
kp2, des2 = detector.detectAndCompute(img2,None)

bf = cv2.BFMatcher()
matches= bf.knnMatch(des1,des2,k=2)

good = []
for m,n in matches:
    if m.distance < 0.6*n.distance:
        good.append([m])

img3 = cv2.drawMatchesKnn(img1,kp1,img2,kp2,good,None,flags=2)

cv2.imshow("matching",img3),plt.show()
cv2.imwrite('matching.jpg',img3)
cv2.waitKey(0)

---

ransac을 이용해 좋은 매칭만 가져오기

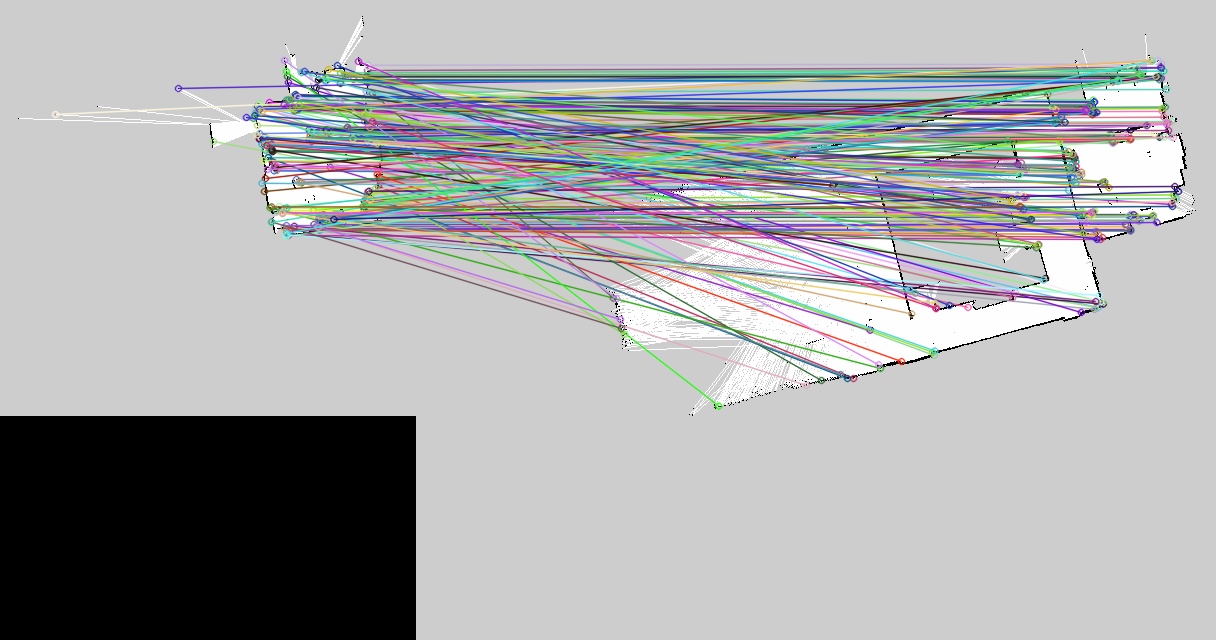

matching -all

outlier를 거르지 않은 모든 매칭 결과를 표시한 것이다.

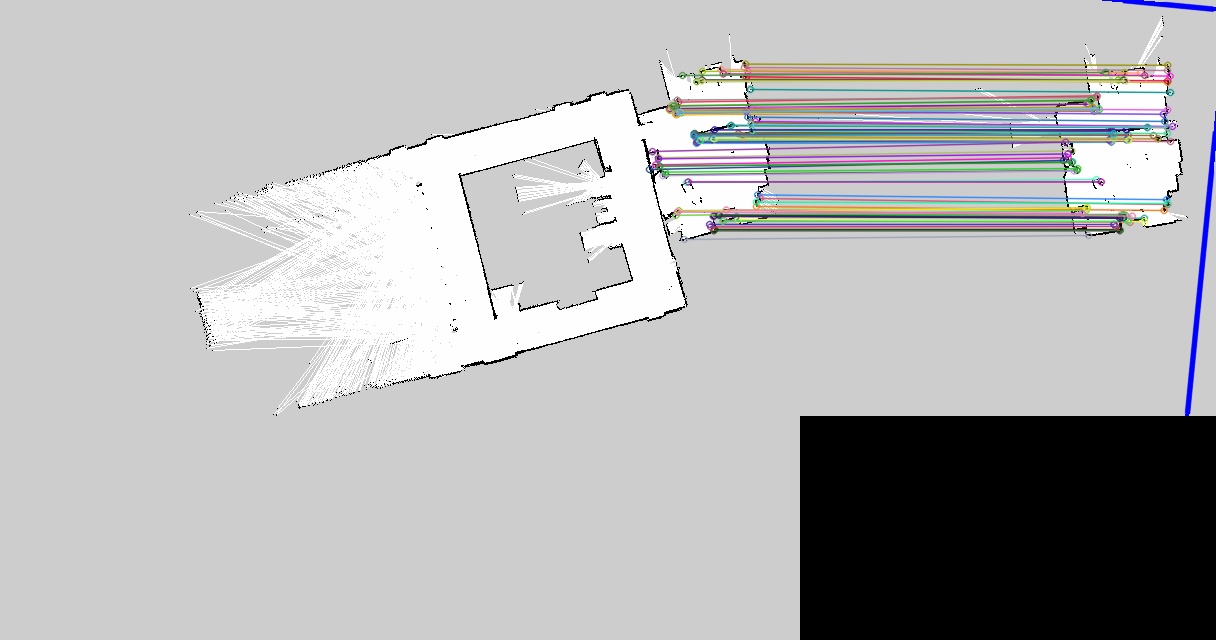

matching - inlier

ransac을 통해 골라낸 매칭이다.

mtrx, mask = cv2.findHomography(srcPoints, dstPoints, method, ransacReprojThreshold, mask, maxIters, confidence)
method=0(optional): 근사 계산 알고리즘 선택 (0: 모든 점으로 최소 제곱 오차 계산, cv2.RANSAC, cv2.LMEDS, cv2.RHO)

매칭 되는 물체를 찾아서 그 물체의 원근 변환 행렬을 구해 그 행렬과 맞지 않는 매칭점을 제거할 수 있게 된다.

전체 매칭결과

ransac으로 걸러낸 결과

ORB descriptor & RANSAC 코드

import cv2
import numpy as np
from matplotlib import pyplot as plt

img1 = cv2.imread('lab2.pgm')
img2 = cv2.imread('lab.pgm')

cv2.imshow('lab',img1)
cv2.imshow("lab2",img2)

detector = cv2.ORB_create()

kp1, des1 = detector.detectAndCompute(img1,None)
kp2, des2 = detector.detectAndCompute(img2,None)

matcher = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = matcher.match(des1, des2)

matches = sorted(matches, key=lambda x:x.distance)

res1 = cv2.drawMatches(img1, kp1, img2, kp2, matches, None, \
                    flags=cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS)

src_pts = np.float32([ kp1[m.queryIdx].pt for m in matches ])
dst_pts = np.float32([ kp2[m.trainIdx].pt for m in matches ])

mtrx, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)
h,w = img1.shape[:2]
pts = np.float32([ [[0,0]],[[0,h-1]],[[w-1,h-1]],[[w-1,0]] ])
dst = cv2.perspectiveTransform(pts,mtrx)
img2 = cv2.polylines(img2,[np.int32(dst)],True,255,3, cv2.LINE_AA)

matchesMask = mask.ravel().tolist()
res2 = cv2.drawMatches(img1, kp1, img2, kp2, matches, None, \
                    matchesMask = matchesMask,
                    flags=cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS)

accuracy=float(mask.sum()) / mask.size
print("accuracy: %d/%d(%.2f%%)"% (mask.sum(), mask.size, accuracy))

cv2.imshow('Matching-All', res1)
cv2.imwrite('matching-all.jpg',res1)
cv2.imshow('Matching-Inlier ', res2)
cv2.imwrite('matching-inlier.jpg',res2)
cv2.waitKey()
cv2.destroyAllWindows()



이런 매칭 결과로 파노라마까지 진행해 map merging을 도전할 예정



생각보다 랩실이 특징점이 많이 나오는 것 같다.
